外形尺寸 当前位置:首页 >> ABB电机 >> 外形尺寸

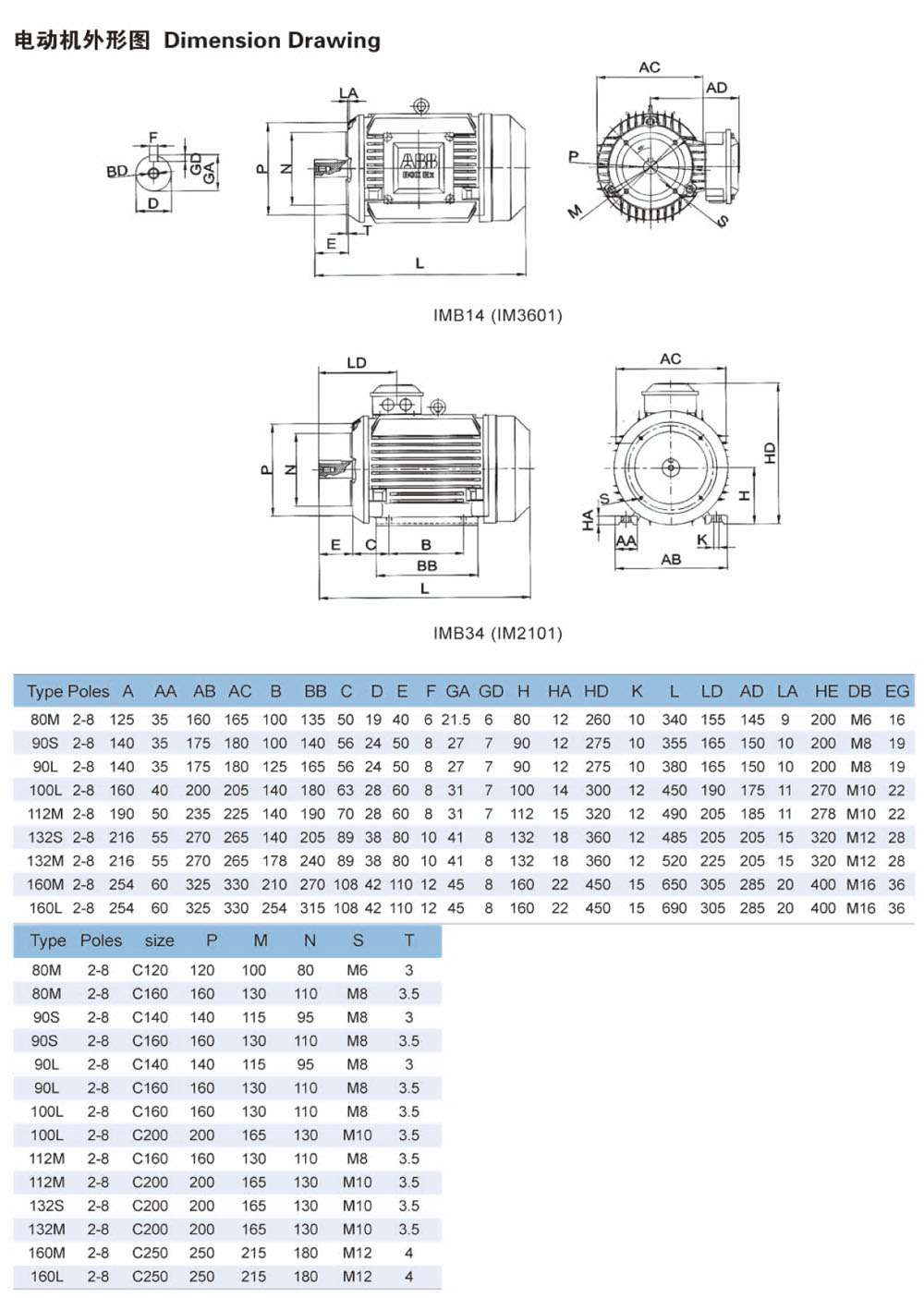

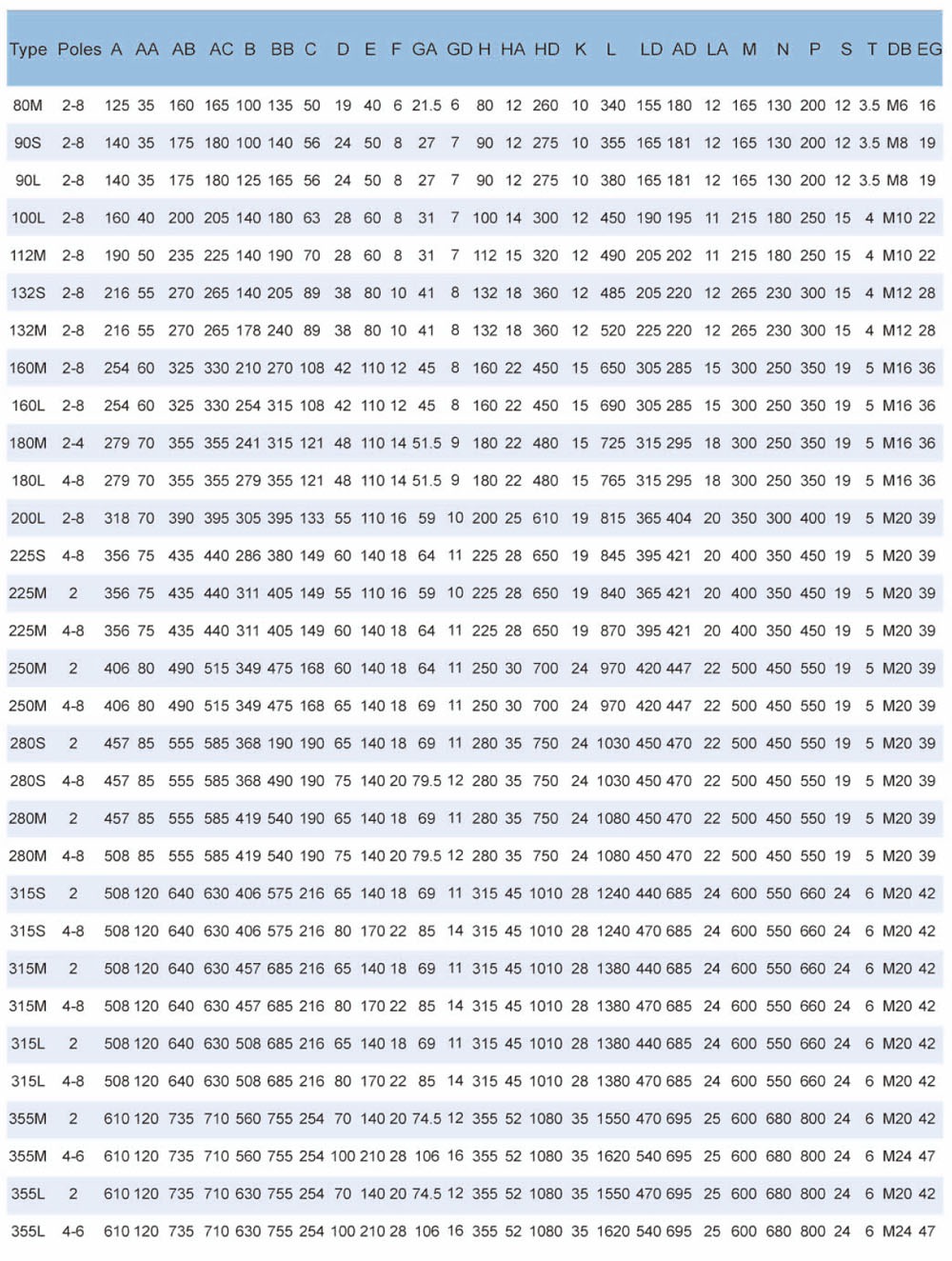

ABB-M2JA-外形尺寸

M2JA系列隔爆型三相异步电动机是ABB电机公司应用最新隔爆型电动机的制造技术,结合中国GB 3836-2000标准的特点而开发的、目前国内最先进的工厂用4级隔爆电动机(Ex d||C)产品(温度组别T1-T4)。

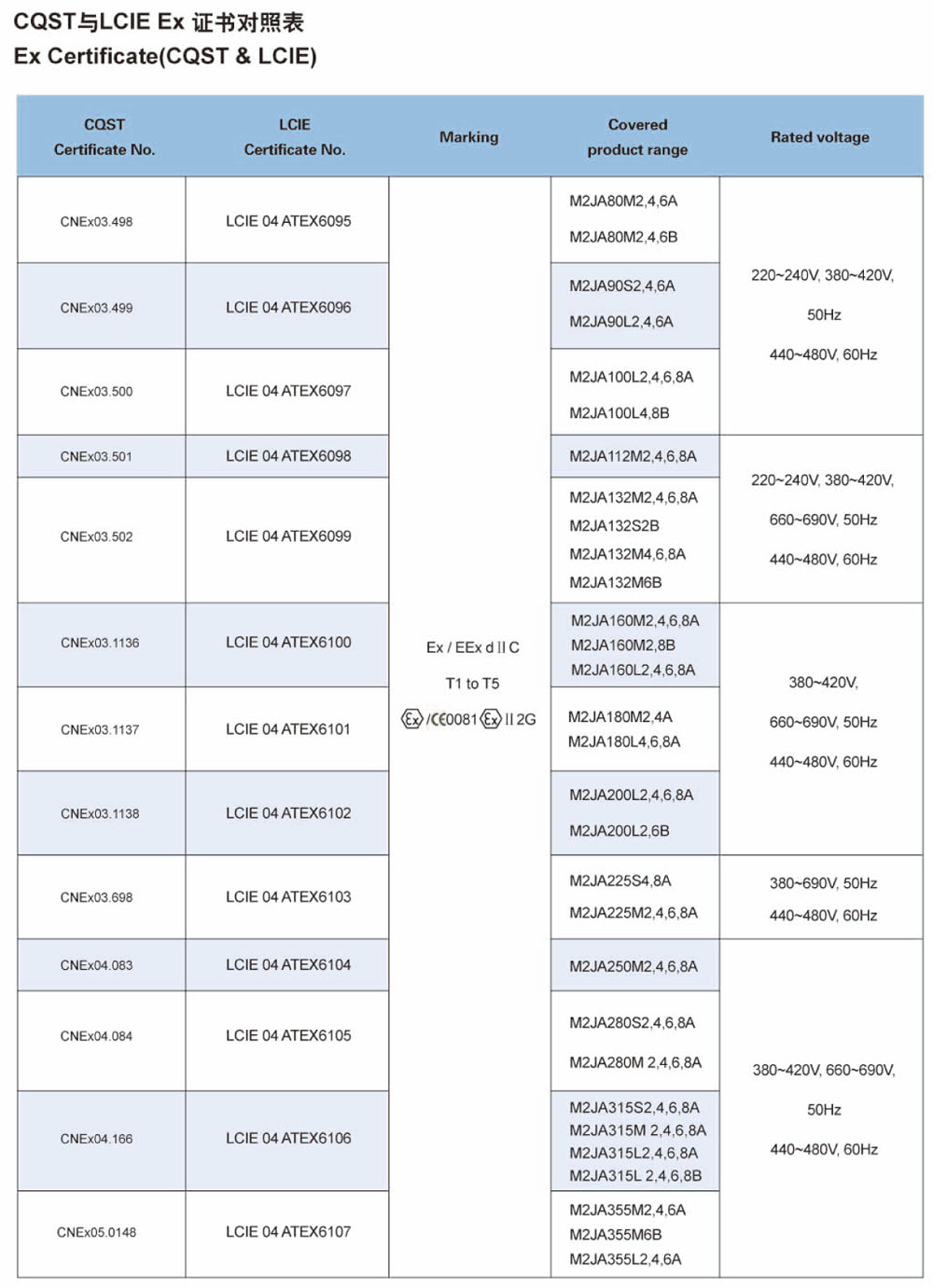

1.标准
M2JA系列隔爆型电动机符合下列标准
国际标准 IEC 60079-0 60079-1
中国标准 GB 3836.1 3836.2
欧洲标准 EN 50014 50018
美国标准 UL 2279
俄罗斯标准 r O C T P51330.0 P51330.1
日本标准 JISC 0930 0931

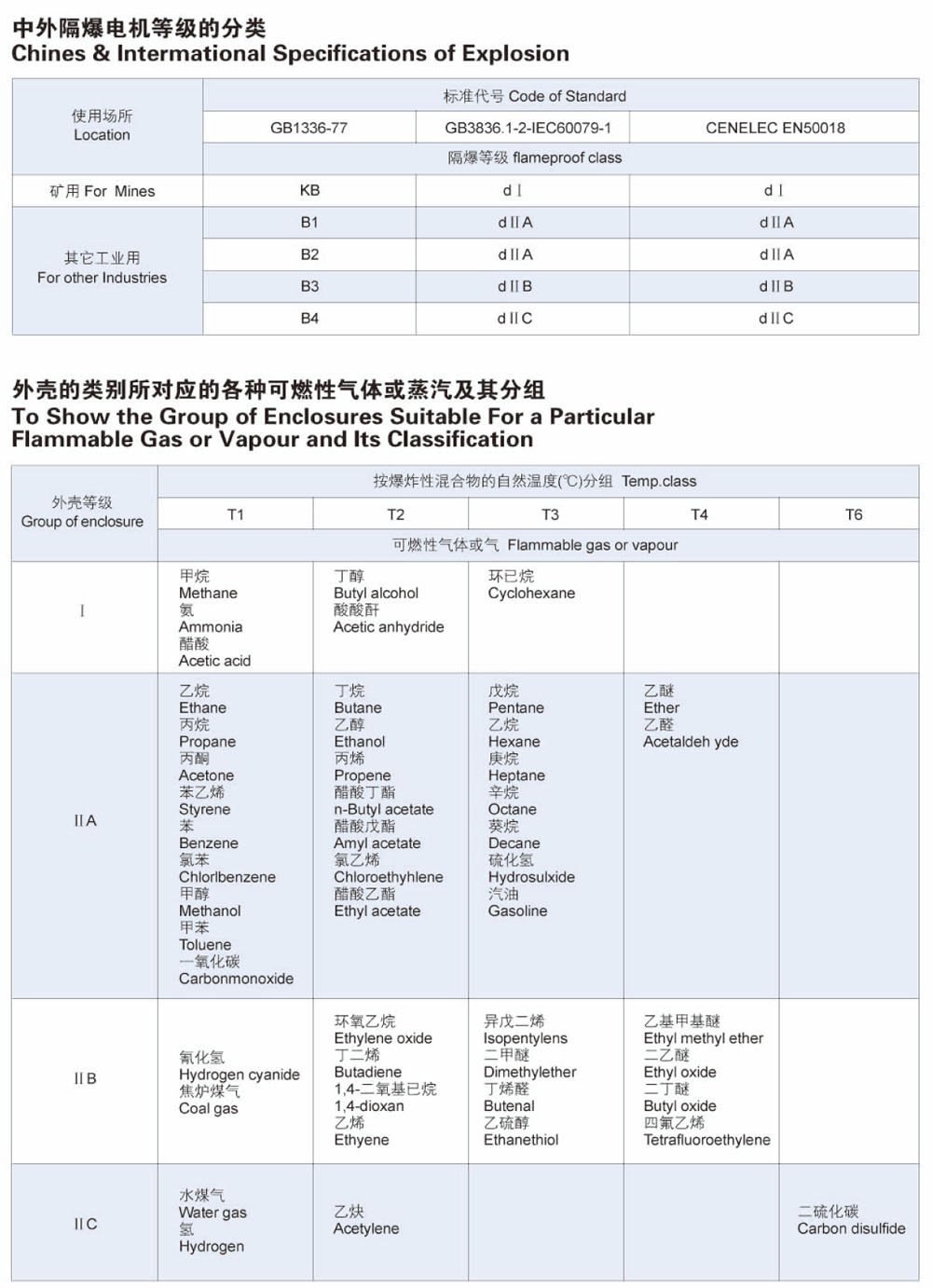

2.Ex d电动机使用场所
1.防爆危险区分为:0区,1区,2区。
区域
区域定义
使用的防爆电机
0区
爆炸性区域
目前无适合的防爆电机
1区
容易爆炸区域
隔爆型“ d ”
2区
偶然爆炸区域
隔爆型“ d” ,增安型“ e ”,无火花型“ nA ”电机
2.场所
石油、天然气和化学等工业部门, 在生产过程中有可能产生各种可燃性气体或蒸汽,如炼油厂有丙烷、丁烷、汽油、乙烯及乙炔等;化肥厂有氨、甲醇、一氧化碳、水煤气等。
这些物质与空气混合后就形成了具有爆炸危险性的混合物,如果这种混合物处于爆炸的温度,又遇有火源时,就会引起爆炸的严重事故。
鼠笼型电动机在正常情况下不产生火花,但在运转过程中,由于绕组绝缘损伤、老化而造成短路,产生火花;或因导电零件连接松弛引起电弧,或由于机械故障及其它原因导致电动机过载、堵转产生高温,成为点火源。
因此,各种类型的防爆电动机必须围绕火花、电弧及危险温度采取有效措施。
“Ex d”型隔爆电机是防爆电机的一种防爆形式,其外壳能够承受通过外壳任何接合面或结构间隙渗透到外壳内部的可燃性混合物在内部爆炸而不损坏,并且不会引起外部有一种、多种气体或蒸汽形成的爆炸性气体环境的点燃。
3.技术特点
·效率高
达到欧洲CEMEP-EU效率等级电机标准二级值,符合中华人民共和国国家标准GB18613-2002中小型三相异步电动机能效限定值。
·双频宽电压
电压范围220V-690V,适用50HZ和60HZ电源。
·噪声低
通过优化电磁设计 、通风状况、结构尺寸及技术,M2JA系列电动机的噪声较低。
·轴承负载能力高
标准电动机选用深沟轴承,寿命长,80-132中心高电动机为永久型润滑,160-355设有加油装置。
·可靠性好
电动机为全封闭风冷结构,防护等级IP55,材料及工艺符合环境要求。电动机机械强度高,坚固耐用,防锈防腐性强。绕组可靠性好,采用F级绝缘结构,B极考核。并可根据用户需要增加PTC热敏电阻或热敏开关。
4.型号说明
M2JA 112 M 4 A
M2JA--型号标记 112--机座号(以转轴中心高mm表示)
M--机座长度代号(S-短机座,M-中机座,L-长机座)
4--极数 A--铁芯长度(A-短铁芯,B-长铁芯)

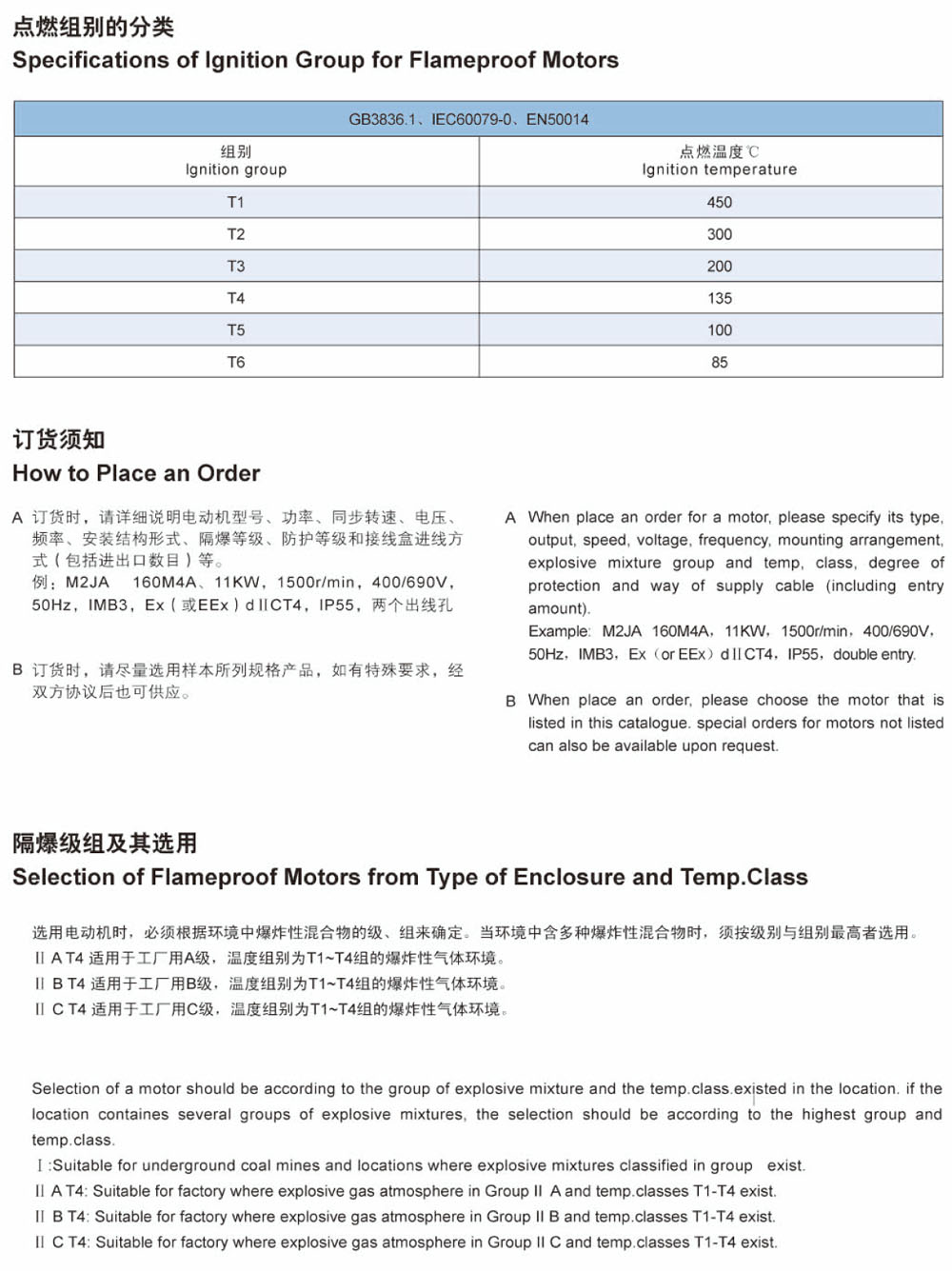

5.隔爆型电机的防爆标记为
Ex d || C T4
Ex--防爆标记 d--隔爆型 ||--工厂用电气设备
C--隔爆等级 T4--温度组别

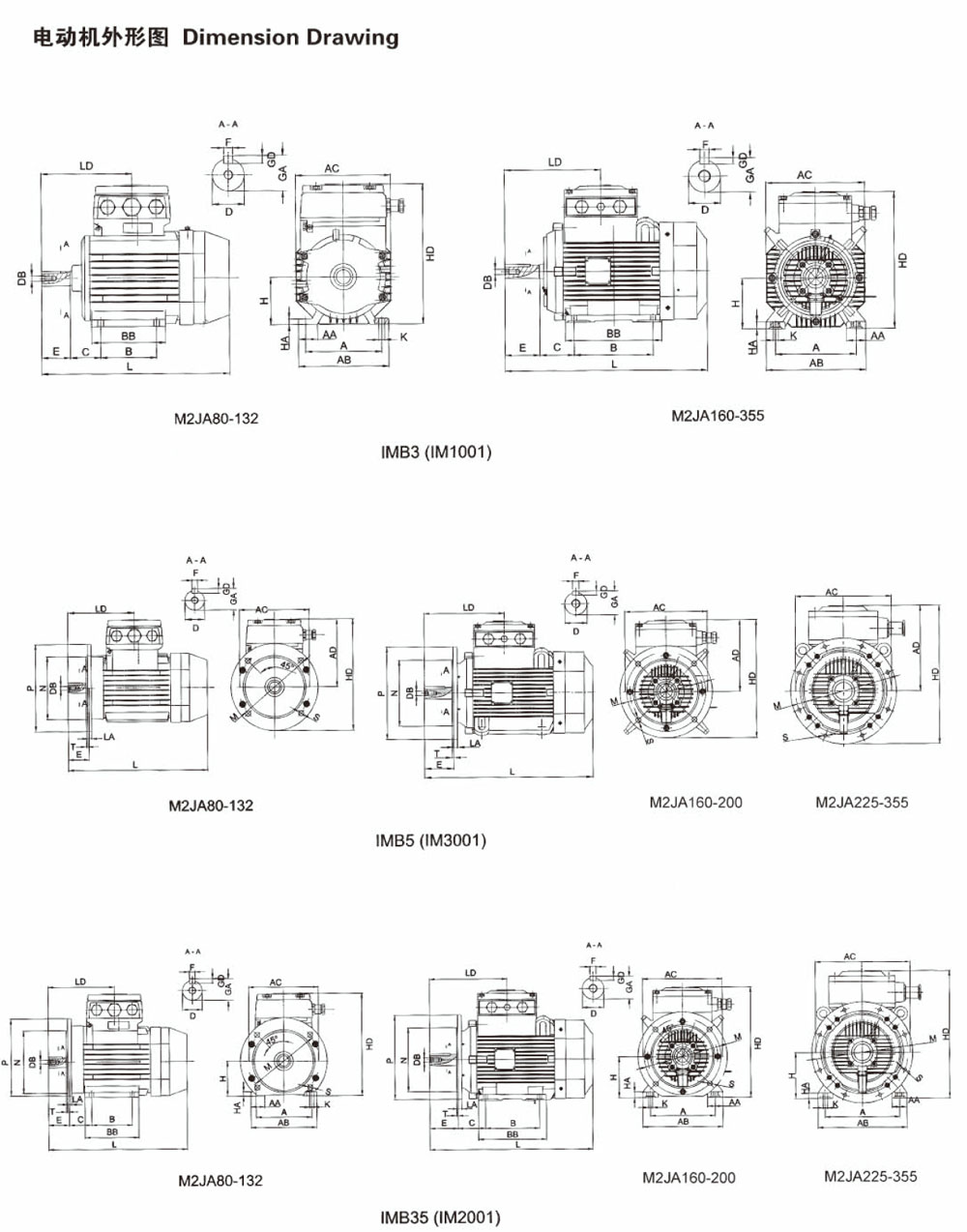

6.安装结构型式
·B3机座带底脚,端盖无凸缘
·B5机座不带底脚,端盖有凸缘
·B35机座带底脚,端盖有凸缘
7.工作条件
·环境空气温度随季节而变化但不超过-15 ℃ -40 ℃
·海拔不超过1000M
·额定频率:50HZ/60HZ
·工作电压:220-690V
·工作方式:连续(S1)
·起动方式:满压起动、Y- △起动或电抗起动
·传动方式:可采用弹性联轴器正齿轮传动
·绝缘 、升温:F级。但定子绕组温升限值80K, 即按B级考核(电阻法) 。轴承 允许温度不超过95 ℃ (温度计法)。
·冷却方式:IC411
